SMS in MME
引言
想写这篇文章很久了，但是苦于材料分散以及自身原因，直到现在才得以动笔。
开始做这个的时间节点大约是23年10月底11月初，到了24年一月份就已基本实现，但交付前被其他任务打断，故24年6月才正式完成交付。
刚开始做的时候对我来说难点非常多，主要是因为通信小白的背景和编程基础薄弱（而代码库都是大师的作品）。
但是那段时间白天上班不停的翻阅3GPP标准文档，恶补通信基础知识；晚上回家后又继续阅读编程书籍，补足编程基础。
由于这两大难点都在被我慢慢瓦解，所以做到后面颇有一番渐入佳境的感慨。
当然，通过这番经历，24年的后续项目也变得得心应手，颇为顺利。
介绍
4G中短信业务基本都是由IMS网络负责的。
在IMS中短信AS（在我们这套系统中取名为smsc）负责短信业务处理，链路传输使用UDP/SIP。
在没有IMS网络的情况下，也可以将语音业务fallback到3G中进行。MME网元可通过连接3G的SGSAP网元实现各种CS业务。
那么什么是nas短信呢？
在没有IMS网络的情况下，手机短信会通过SCTP/S1AP上行至MME，此时短信相关的所有信息都放在S1AP/NAS包中，故又称为NAS短信。
而这次我们要做的是SMS in MME，即当nas短信上行来的时候，我们不走SGSAP，而是直接通过EPC实现短信业务。
SMS-in-MME
这种方案非常小众，实际情况中基本还是采用IMS/SGSAP。其具体规范主要定义在23.272的附录C中。下面是具体的几个交互图：

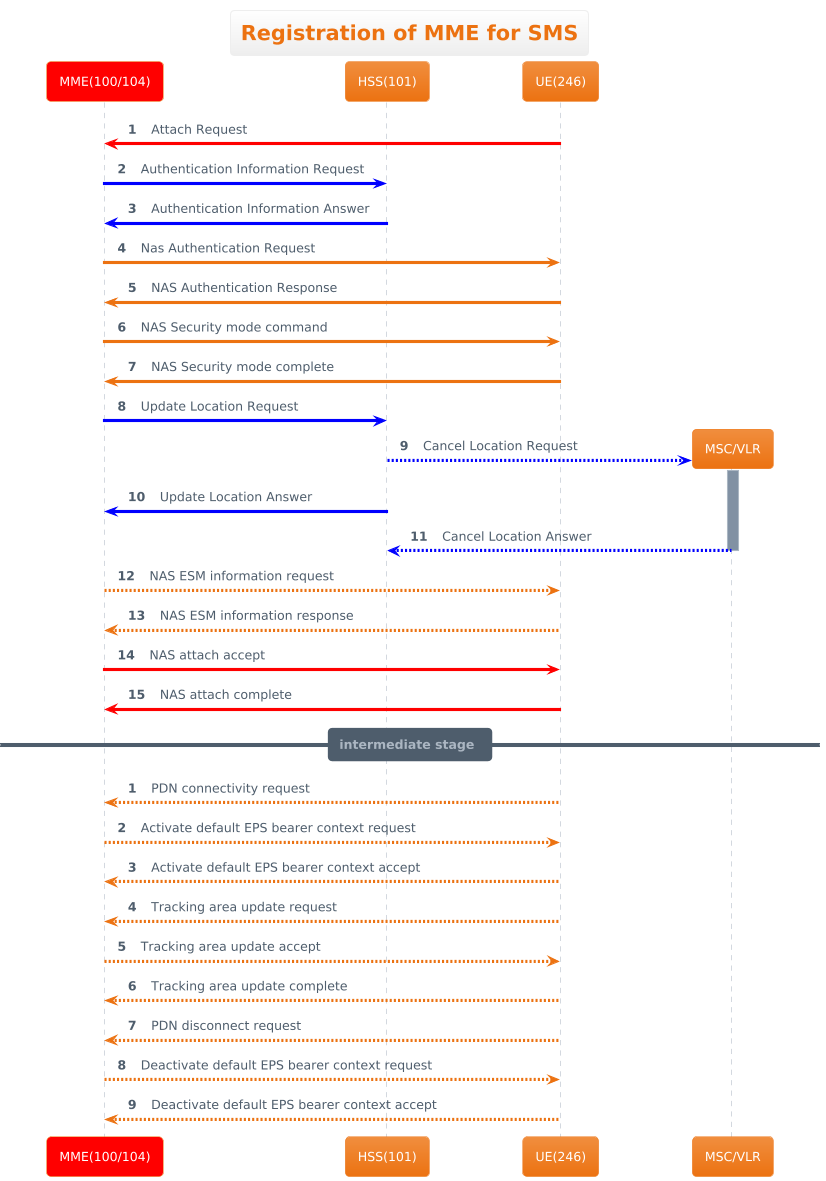

mme向hss注册SMS-in-MME能力：
为s6a/ulr添加supported-features，该AVP首次定义于29.229
为s6a/ulr添加MME-Number-for-MT-SMS，OctetString
为s6a/ulr添加SMS-Register-Request，Enumerated
@startuml
'hide footbox
title Registration of MME for SMS
participant "MME(100/104)" as MME #red
participant "HSS(101)" as HSS
participant "UE(246)" as UE
participant "MSC/VLR" as MSC
autonumber
UE -[#red]> MME : Attach Request
MME -[#blue]> HSS : Authentication Information Request
HSS -[#blue]> MME : Authentication Information Answer
MME -> UE : Nas Authentication Request
UE -> MME : NAS Authentication Response
MME -> UE : NAS Security mode command
UE -> MME : NAS Security mode complete
MME -[#blue]> HSS : Update Location Request
HSS --[#blue]> MSC ** : Cancel Location Request
activate MSC
HSS -[#blue]> MME : Update Location Answer
MSC --[#blue]> HSS : Cancel Location Answer
deactivate MSC
MME --> UE : NAS ESM information request
UE --> MME : NAS ESM information response
MME -[#red]> UE : NAS attach accept
UE -[#red]> MME : NAS attach complete
== intermediate stage ==
autonumber
UE --> MME : PDN connectivity request
MME --> UE : Activate default EPS bearer context request
UE --> MME : Activate default EPS bearer context accept
UE --> MME : Tracking area update request
MME --> UE : Tracking area update accept
UE --> MME : Tracking area update complete
UE --> MME : PDN disconnect request
MME --> UE : Deactivate default EPS bearer context request
UE --> MME : Deactivate default EPS bearer context accept
@enduml

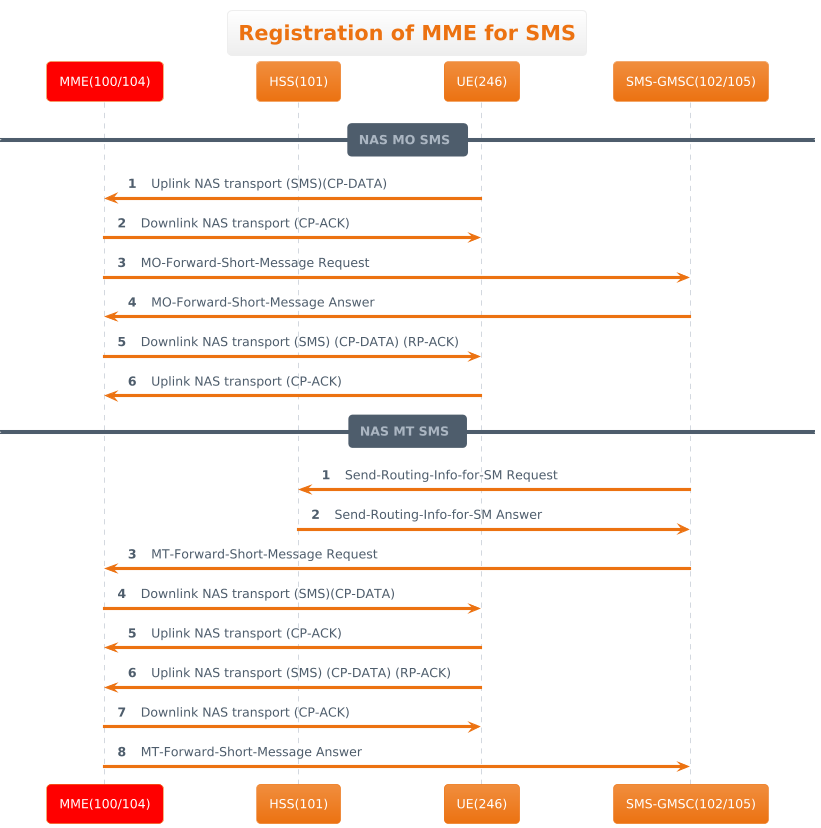

- EPC中的短信交互：
@startuml
'hide footbox
title Registration of MME for SMS
participant "MME(100/104)" as MME #red
participant "HSS(101)" as HSS
participant "UE(246)" as UE
participant "SMS-GMSC(102/105)" as SMSAS
== NAS MO SMS ==
autonumber
UE -> MME : Uplink NAS transport (SMS)(CP-DATA)
MME -> UE : Downlink NAS transport (CP-ACK)
MME -> SMSAS : MO-Forward-Short-Message Request
SMSAS -> MME : MO-Forward-Short-Message Answer
MME -> UE : Downlink NAS transport (SMS) (CP-DATA) (RP-ACK)
UE -> MME : Uplink NAS transport (CP-ACK)
== NAS MT SMS ==
autonumber
SMSAS -> HSS : Send-Routing-Info-for-SM Request
HSS -> SMSAS : Send-Routing-Info-for-SM Answer
SMSAS -> MME : MT-Forward-Short-Message Request
MME -> UE : Downlink NAS transport (SMS)(CP-DATA)
UE -> MME : Uplink NAS transport (CP-ACK)
UE -> MME : Uplink NAS transport (SMS) (CP-DATA) (RP-ACK)
MME -> UE : Downlink NAS transport (CP-ACK)
MME -> SMSAS : MT-Forward-Short-Message Answer
@enduml
为了实现上述交互，我们需要：
- 升级s6a/ulr从而使MME可向HSS注册自己的SMS-in-MME能力。
- 新增SGd和S6c，分别在MME上实现SGd，在HSS上实现S6c，在SMS-GMSC上实现SGd和S6c。
- 修改MME对于NAS短信的处理逻辑。
因为上述修改几乎都是在EPC上进行，故读懂源码后就可以动手开干了！
SMS-in-MME融合IP-SM-GW
完成上述功能以后，接下来的任务是将SMS-in-MME与正常IMS网络中的短信业务相融合。
原先的IMS代码库中存在一个SMSC网元充当短信AS。
其处理逻辑大致如下：
- UEA发送SIP MESSAGE
- SMSC收到短信后立刻回送202 Accept。
- 将短信存储到MySQL
- 异步定时器定时从MySQL中读取短信数据并下发到UEB
- UEB收到短信后回送rp-ack
- SMSC收到ack后回送200 OK
接下来我们修改上述流程，我们需要：
- 将SMSC改为IP-SM-GW，由EPC中的SMS-GMSC网元统一完成短信的存储/下发。
- 通过配置iFc使得S-CSCF不论是Register还是Message都转发到IP-SM-GW。
- 使IP-SM-GW支持SGd（至少包括发送OFR/TFA和接收TFR/OFA）
- 统一数据库为MongoDB。
- 当IP-SM-GW收到Register消息时，相应的更新MongoDB中的在线状态；当收到Message消息时，发送OFR到EPC中的SMS-GMSC。
具体交互图如下
@startuml workflow
'hide footbox
title VoLTE-IP短消息
participant "Caller UE" as UEA
participant "P-CSCF" as PCSCF
participant "DNS ENUM" as DNS
participant "I-CSCF" as ICSCF
participant "S-CSCF" as SCSCF
participant "HLR/HSS" as HSS
participant "IP-SM-GW" as IPSMGW #red
participant "SMS-GMSC" as SMSC
== register stage ==
autonumber
UEA -> PCSCF : Register
PCSCF -> DNS : 查询I-CSCF
DNS -> PCSCF : 返回I-CSCF地址
PCSCF -> ICSCF : Register
ICSCF -> HSS : cx上查询S-CSCF
HSS -> ICSCF : cx上返回S-CSCF地址
ICSCF -> SCSCF: Register
SCSCF -> HSS : cx上查询用户的认证信息
HSS -> SCSCF : cx上返回用户的认证信息
SCSCF -> UEA : 401 Unauthorized
== reauthorize stage ==
autonumber
UEA -> PCSCF : Register
PCSCF -> DNS : 查询I-CSCF
DNS -> PCSCF : 返回I-CSCF地址
PCSCF -> ICSCF : Register
ICSCF -> HSS : cx上查询S-CSCF
HSS -> ICSCF : cx上返回S-CSCF地址
ICSCF -> SCSCF: Register
SCSCF -> HSS : Cx-Put
HSS -> SCSCF : Cx-Put Resp
SCSCF -> HSS : Cx-Pull\n请求下载用户数据和iFC
HSS -> SCSCF : Cx-Pull Resp
SCSCF -> UEA : 200 OK
SCSCF -> SCSCF : initial Filter Criteria
SCSCF -[#blue]> IPSMGW : Register
' IPSMGW -[#red]> HSS : User Data Request\n（包括用户身份数据、业务签约数据等）
' HSS -[#red]> IPSMGW : User Data Answer
' IPSMGW -[#red]> HSS : Profile Update Request\n将为用户服务的IP-SM-GW的地址通知给融合HLR/HSS
' HSS -[#red]> IPSMGW : Profile Update Answer
IPSMGW -[#red]> IPSMGW : update MongoDB
IPSMGW -[#blue]> SCSCF : 200 OK
== deregister stage ==
autonumber
SCSCF -> IPSMGW : Register
' IPSMGW -> HSS : Profile Update Request
' HSS -> IPSMGW : Profile Update Answer
IPSMGW -[#red]> IPSMGW : Update MongoDB
IPSMGW -> SCSCF : 200 OK
== MO stage ==
autonumber
UEA -> PCSCF : Message
PCSCF -> SCSCF : Message
SCSCF -> IPSMGW : Message
IPSMGW -> UEA : 202 ACCEPTED
IPSMGW -> SMSC : MO Forward SM Request
SMSC -> IPSMGW : MO Forward SM Answer\nor Submit report
IPSMGW -> UEA : Message(RP-ACK)\nor Submit report
UEA -> SCSCF : 200 OK
SCSCF -> IPSMGW : 200 OK
== MT stage ==
autonumber
SMSC -> IPSMGW : TFR
IPSMGW -> UEA : Message(RP-DATA)
UEA -> IPSMGW : 200 OK
UEA -> IPSMGW : Message(RP-ACK)
IPSMGW -> UEA : 200 OK
IPSMGW -> SMSC : TFA
@enduml
架构
后记
一开始被给到该需求的时候，并没有这么清晰的方案设计（反而脑子里只是一团糨糊）。
后续各种翻阅标准文档，才对实现方案有了越来越清晰的认识。但设计是一回事，实现又是另一回事，尤其是在已经有了好几套成熟的代码库的前提下。所以很多决策更改主要是依据可行性和难易度。
参考
29.329：”Sh Interface based on the Diameter protocol”.
29.338：sgd/s6c
23.272：SMS-in-MME
23.204
24.301：nas in epc
23.040
